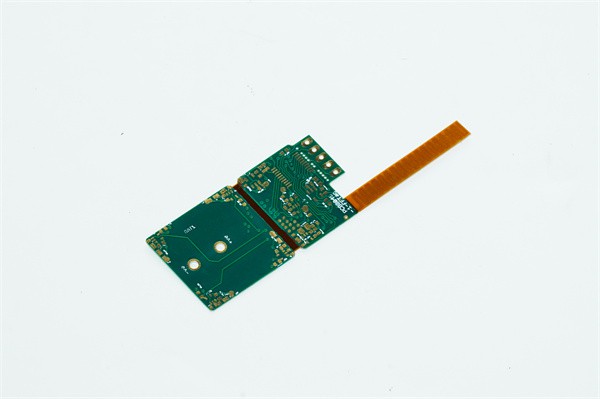

Vieno lankstumo substrato tvirtas - flex pcb

Hibridinė plokštė, pastatyta su vienu ištisiniu lanksčiu poliimido substratu, kaip pagrindinė sujungimo terpė, selektyviai laminama su standžiomis lentomis konkrečiose zonose. Pagrindinės charakteristikos:
1. Bazinė struktūra: visa grandinė, pastatyta ant vieno monolitinio lankstumo sluoksnio (tipiškas storis: 25–100 μm);
2. Selektyvusis tvirtinimas: standūs laminatai (pvz., FR-4) surišti tik ten, kur reikia mechaninės atramos/komponentų;
3. Vieningas maršrutas: vario pėdsakai nuolat veikia per lanksčias ir standžias zonas be elektros atjungimo.
Pagrindinė koncepcija: "Flex - centrinis, standus - papildytas" topologija (palyginti su tradiciniais standžiaisiais - dominuojančiais dizainais).

Siųsti užklausą

Produkto charakteristikos

1. Flex - dominuoja architektūroje
Visa grandinė, pagaminta ant vienos poliimido lanksčios šerdies (25–100 μm), su standžiais laminatais, selektyviai surištais tik su kritinėmis sritimis.

2. Ultra - plonas ir lengvas
Total thickness ≤0.4mm (vs. ≥0.8mm for traditional rigid-flex), weight reduction >50%, lenkimo standumas iki 0,05N/mm².

3. Patobulintas dinaminis lankstumas
Flex zones occupy >70% area, enabling multi-directional bending (min. radius ≥3x thickness) with >500K lanksčių ciklų (IPC-6013D 2 klasė).

4. Lokalizuotas tvirtinimas
Tvirtos zonos apima tik komponentus/jungčių pėdsakus (<30% area), serving solely as mechanical anchors without electrical function.

5. Besiūliai maršruto parinkimo tęstinumas
Pėdsakai, nuolat rašomi per tvirtus - lanksčias ribas ant monolitinio lankstumo sluoksnio, pašalinant varžos nepertraukiamumą (įterpimo praradimas<0.1dB@1GHz).

6. Gamybos efektyvumas
40% fewer lamination cycles vs. traditional rigid-flex, yield rate >90% dėl supaprastinto krūvos - aukštyn.

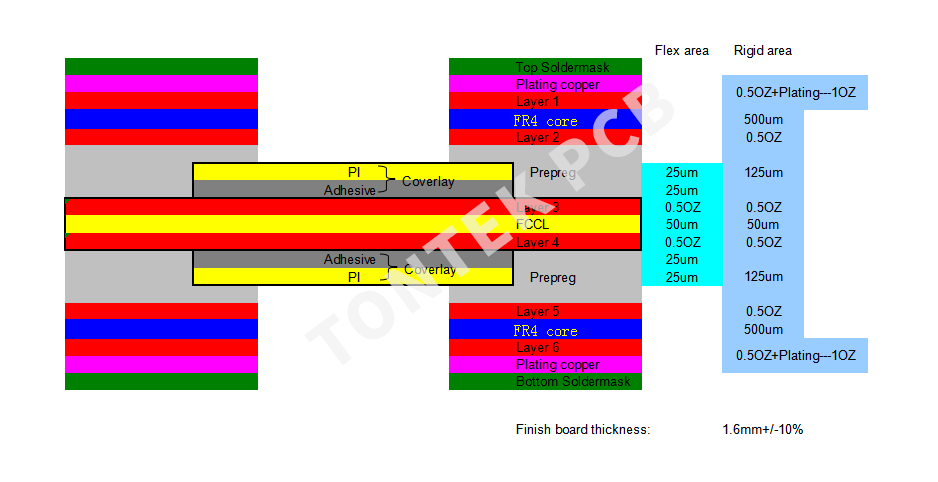

Stack up

Produkto taikymo laukas

Ultra - ploni nešiojamieji daiktai

Išmaniosios juostos/laikrodžiai: 0,3 mm lankstumas, atitinkantis riešo kreives, standžios zonos, skirtos tik įkrovimui trinkelėms/jutikliams.
Medicininiai pleistrai: „Bluetooth“ modulių EKG elektrodai „Flex“, mikro standžios zonos (＜ 5 mm²).

Endoskopinės ir chirurginės priemonės

Endoskopo artikuliuojančios rankos: monolitinis lankstumas per daugialypius - jungtis (Ø mažesnė arba lygi 2 mm), standžios zonos objektyvo/LED moduliuose (autoklavikuojami).
Chirurginio robotų laidai: 360 laipsnių sukimo galimybė, tvirti jungčių galai (suderinama su ISO 13485).

Sulankstomi vitrinos vyriai

Telefono/planšetinių kompiuterių lankstumo grandinės: dinaminis maršrutas tarp ekrano ir pagrindinės lentos, standžios zonos, pritvirtintos prie mazgų (＞ 200 k lenkimo ciklai).

Mikro - dronai ir robotika

„Gimbal“ variklio laidai: lanksčiai apvynioti aplink velenus, standžios zonos, skirtos gyro IC (50% lengvesni už kabelius).
Robotiniai pirštų jungtys: daugialypės - segmento lankstumo mimikavimo sausgyslės, standžios jėgos jutiklių zonos.

Automobilių elektronika

Sėdynės slėgio jutimo masyvai: lankstus įterptas į pagalvėles, tvirti mazgai signalo apdorojimui (storis mažesnis arba lygus 0,4 mm, apkrova ＞ 100 kg).
- salono kameros moduliuose: lankstus objektyvas susiejamas su PCB, vibracija - atsparus (AEC -} q100 sertifikuotas).
