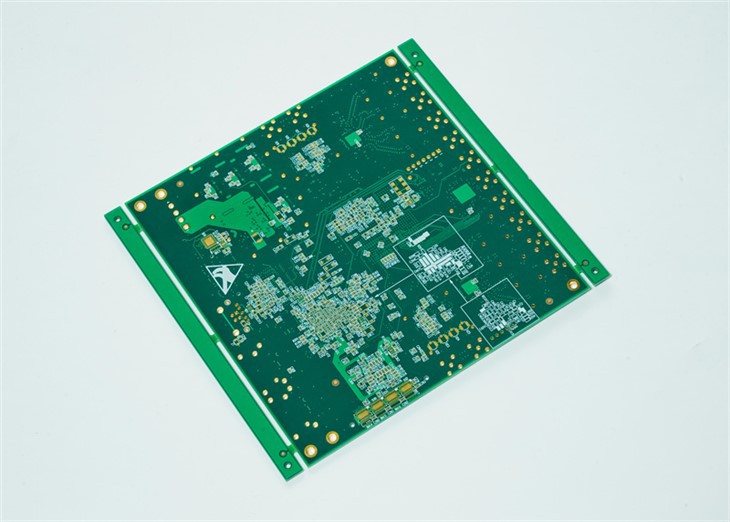

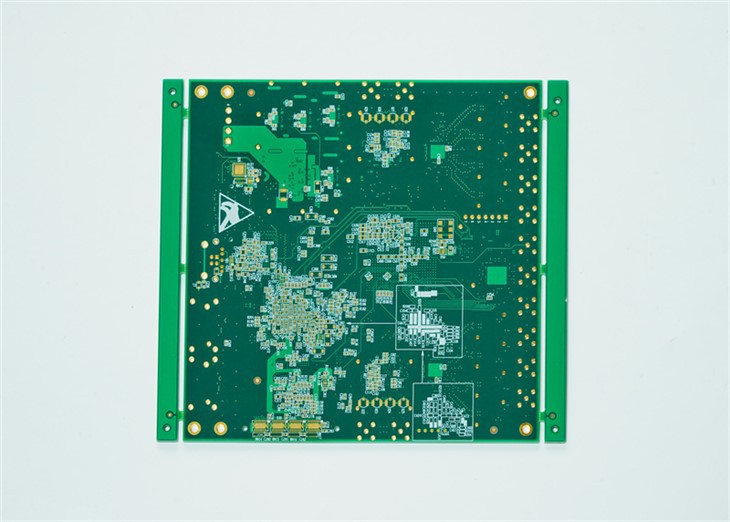

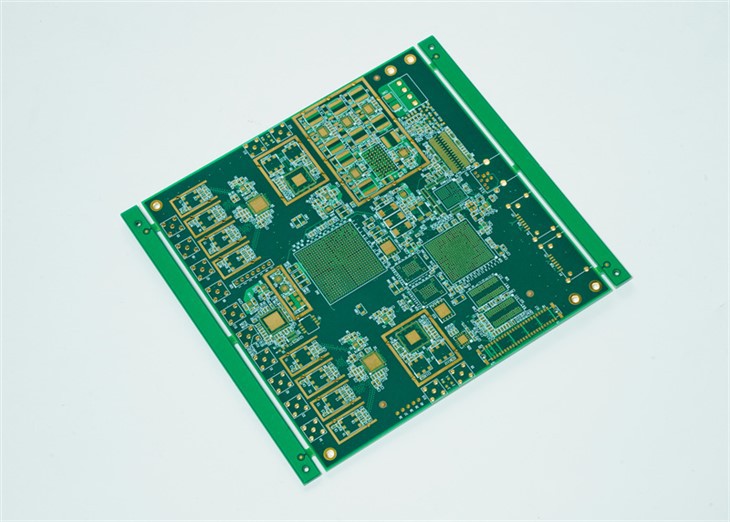

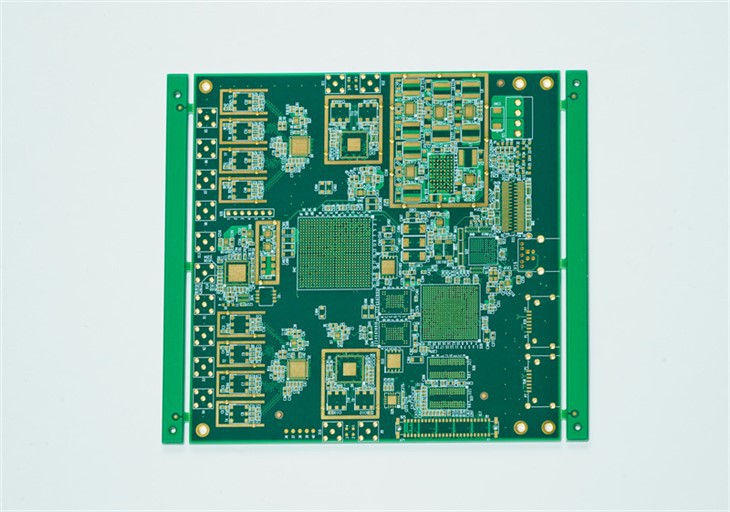

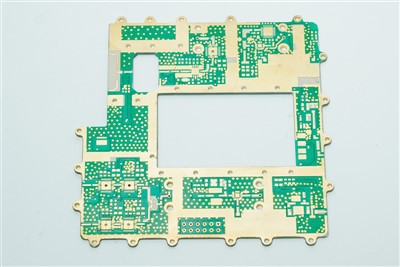

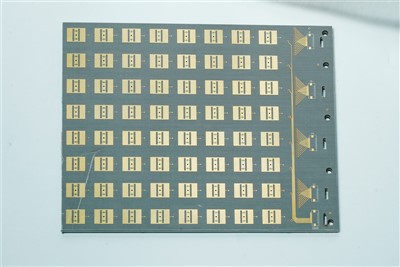

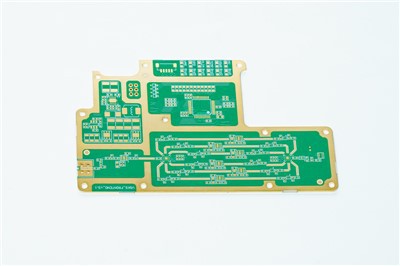

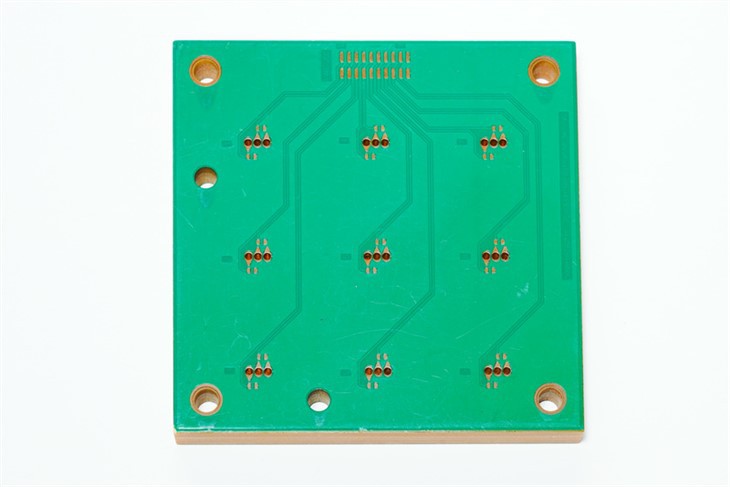

Hibridinė varža PCB

Hibridinė varža PCB yra daugiasluoksnė plokštė, laminuojanti heterogenines medžiagas, išlaikant tikslią varžos kontrolę tarp sluoksnių, kuriai būdinga:
1. Medžiagos hibridizacija: RF sluoksniai (pvz., Rogers Ro4000®) + skaitmeniniai sluoksniai (pvz.
2. Impedancijos tęstinumas: pereinamojo laikotarpio tolerancija mažesnė arba lygi ± 3% tarp skirtingų DK medžiagų
3. 3 D varžos valdymas: vertikalus per varžos variantą<5%

Techninis branduolys
Medžiagos krūva:
RF sluoksnis: žemas - nuostolis dielektrikas (dk =2.2 ~ 10,8, tanδ<0.004)
Skaitmeninis sluoksnis: aukštas - greičio laminatas (dk =3.5 ~ 4,5, tanδ<0.01)
Struktūrinė kontrolė:
Graded Dk transition zone (length >3λ)
Lazerinės mikrovijos (kraštinių santykis 1: 0,8, dia. Mažesnis arba lygus 100 μm)
Pagrindinės metrikos:
Inter - sluoksnio skersmuo<-90dB @40GHz
Thermal cycling reliability >500 ciklų (-55 laipsnis ~ 125 laipsnis)

Siųsti užklausą

Produkto charakteristikos

Kryžminis - medžiagos varžos tęstinumas

Inter - substrato varžos tolerancija ± 3% (pvz., RO4350B ™+FR-4)
Pagrindinės technologijos: DK gradiento dizainas (perėjimas ΔDK<0.2)

RF - „Digital Co -“ dizainas

RF sluoksnis: 50Ω varža ± 1,5% (plotis Tol. ± 0,015 mm)
Skaitmeninis sluoksnis: 90Ω Diff. varža ± 5%
Isolation: >90dB via shielding vias (>200 vias/cm²)

3D varžos valdymas

Lazerio mikrovijos varža<5mΩ (aspect ratio 1:0.8)
Vario kolonos šiluminis atsparumas<0.3℃/W

Signalo vientisumo tobulinimas

Įterpimo praradimas<0.04dB/cm @28GHz (hybrid zone)
Grąžinimo praradimas<-20dB (broadband matching)

Thermo - mechaninis stabilumas

Z - ašis cte delta<8 ppm/℃ (RO3000™ vs FR-4)
Išgyventi 500 šiluminių ciklų (-55 laipsnis ~ 125 laipsnio)

Produkto taikymo laukas

1. 5 g mmwave masyvus mimo
„StackUp“: „Rogers Ro3003 ™“ (28/39GHz antena) + ISELA I - Speed®
Varža:
Antenos tiekimas: 50Ω ± 1,5% (0,18 mm plotis)
FPGA valdymas: 100Ω Diff. ± 5%
Našumas: Inter - kanalo fazės klaida<0.8°, EIRP >70dbm

2. Palydovo fazių masyvai
Medžiagos: LTCC RF sluoksnis (DK =7.1) + pi flex (cte - suderinta)
Tech:
Ka - juostos varžos perėjimas ΔZ<2%
Juostelės surišimas (induktyvumas<0.05nH)
Aplinka: vakuumo varžos dreifas<1% (-150℃~125℃)

3. CPO optiniai varikliai
Struktūra: Silicio fotonikos sluoksnis (90Ω) + PTFE RF sluoksnis (50Ω)
Parametrai:
112GBPS PAM4 nuostoliai<3dB@56GHz
OE perėjimo tolerancija ± 3%
Aušinimas: įterptos Cu stulpai („Thermal Res“.<0.4℃/W)

4. Medicininių vaizdų sistemos
Naudokite: 7t MRT RF ritinių plokštės
Sprendimas:
300MHz rezonatoriaus sluoksnis (RO4350B ™)
Skaitmeninis valdymo sluoksnis (FR-4, 75Ω)
Key: Body coil impedance uniformity >98%

5. Automobilių domenų valdikliai
Reikalavimas: 77GHz radaras + Gigabit Ethernet Co - dizainas
Dizainas:
Radaro sluoksnis: RO4835 ™ (50Ω ± 2%)
Ethernet sluoksnis: megtron6 (100Ω diff. ± 7%)
Isolation: EBG structures suppress crosstalk >30db
