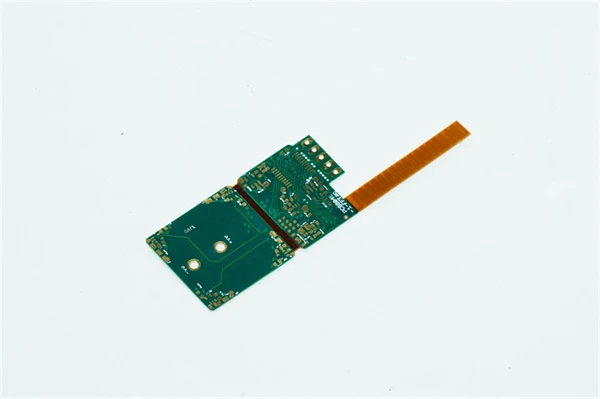

Daugiasluoksnė standi{0}}lanksti spausdintinė plokštė

Hibridinė spausdintinė plokštė, sujungianti standžius pagrindus (mechaninei atramai ir komponentų tvirtinimui) ir lanksčius poliimido sluoksnius (lenkimui ar dinaminiam lankstymui) į vieną struktūrą laminuojant. Tai leidžia sujungti daugiasluoksnes standžias ir lanksčias dalis, leidžiančias trimačius{1}}maršrutus ir{2}}taupyti erdvę. Pagrindinės funkcijos:
1. Daugiasluoksnė konstrukcija: turi du ar daugiau laidžių sluoksnių;
2. Standžios-lanksčios integracijos: sujungia standžias dalis (pvz., FR-4) mechaninei atramai su lanksčiomis sekcijomis (pvz., poliimido plėvele), kad būtų galima sulenkti arba surinkti trimatį;
3. Vieningas sujungimas: elektrinis tęstinumas tarp standžių ir lanksčių sričių pasiekiamas padengtomis per{1}}angomis (angomis) arba sujungimo procesais.
Pagrindinis pritaikymas: elektronika, kuriai reikalingas struktūrinis stabilumas ir dinaminis lankstymas (pvz., sulankstomi išmanieji telefonai, kosminės erdvės sistemos, medicinos prietaisai).

Siųsti užklausą

Produkto charakteristikos

1. 3D integravimo galimybė
Įgalina 3D maršruto parinkimo topologiją, pakeičiančią tradicinius kelių{1}}PCB ir kabelių rinkinius.

2. Dinaminis lankstumas (lanksčios zonos)
Flex sections withstand >1 milijonas lenkimo ciklų (pagal IEC 60335), min. lenkimo spindulys: 0,5 mm.

3. Mechaninis tvirtumas (standžios zonos)
Rigid substrates (e.g., FR-4) provide component mounting with shock resistance >1000G.

4. Didelio-tankio sujungimas
Pasiekiamas 20+ sluoksnių sujungimas naudojant lazerio μVias, linijos plotis / atstumas Mažesnis arba lygus 40 μm.

5. Lengvas ir plonas profilis
60% plonesnis ir 50% lengvesnis nei įprasti "PCB + laidų pynimo" sprendimai.

6. Ekologinis atsparumas
Veikimo diapazonas: nuo -55 laipsnių iki +125 laipsnių (atitinka MIL-P-50884), atsparus cheminei korozijai.

Stack up

Produkto taikymo laukas

Buitinė elektronika

Sulankstomi įrenginiai: vyrių grandinė (pvz., Samsung Galaxy Fold)
Nešiojami įrenginiai: išmaniųjų laikrodžių lenktų ekranų tvarkyklės, TWS ausinių įkrovimo dėklo jungtys

Aviacija ir gynyba

Palydoviniai įrenginiai: saulės masyvo sulankstomos grandinės (išgyvena -120 laipsnių ~ +150 laipsnių šiluminį ciklą)
Avionika: Radaro spindulio vairavimo moduliai (svoris sumažintas 40 %, atsparus vibracijai 100 g)

Medicinos prietaisai

Endoskopai: šarnyrinio veleno laidai, skirti pasukti 360 laipsnių kampu (＞50 tūkst. lenkimo ciklai)
Implantuojami: kelių sluoksnių standus{0}}lankstumas širdies stimuliatoriuose (＜0,3 mm storio, biologiškai suderinamas)

Automobilių elektronika

ADAS: integruotas mmWave radaras FPC + standi valdymo plokštė (±5 % varžos valdymas)
BMS: aukštos{0}}įtampos atrankos grandinės EV baterijų paketuose (2000 V izoliacijos įtampa)

Pramoninės sistemos

Robotiniai ginklai: kelių{0}}ašių judesio valdymo signalo perdavimas (pakeičia 20 kabelių, ↓90 % gedimų dažnis)
Tikslumo jutikliai: plokštelių tikrinimo zondo kortelės (10 μm linijos plotis, ± 1 μm išlygiavimas)
